Produktų aprašymas
Šiuolaikinėje gamyboje didelio tikslumo vielos EDM yra būtinas norint gaminti sudėtingus komponentus, kurių tolerancijos yra griežtos ir paviršiaus apdaila yra puiki. Taizhou Ouling CNC Equipment Co., Ltd., mes specializuojamės tiekti vielos EDM mašinas, kurios suderina tikslumą, stabilumą ir išmanų valdymą, užtikrinant nuoseklius rezultatus net ir sudėtingose srityse.
Mūsų mašinos sukurtos taip, kad atitiktų pramonės šakų, kuriose mikronų{0}}lygio tikslumas ir pakartojamumas yra labai svarbūs, reikalavimus.
Kas apibrėžia didelio tikslumo vielos EDM
Didelį vielos EDM tikslumą lemia ne vienas veiksnys. Tam reikia integruoti:
- Stabili mašinos konstrukcija
- Tiksli judesio valdymo sistema
- Nuosekli iškrovos energija
- Protingi apdirbimo parametrai
Mūsų sprendimas integruoja visus šiuos elementus, kad būtų užtikrintas patikimas ir pakartojamas didelio{0}}tikslaus apdirbimo našumas.
Pagrindinės mūsų didelio tikslumo vielos EDM savybės

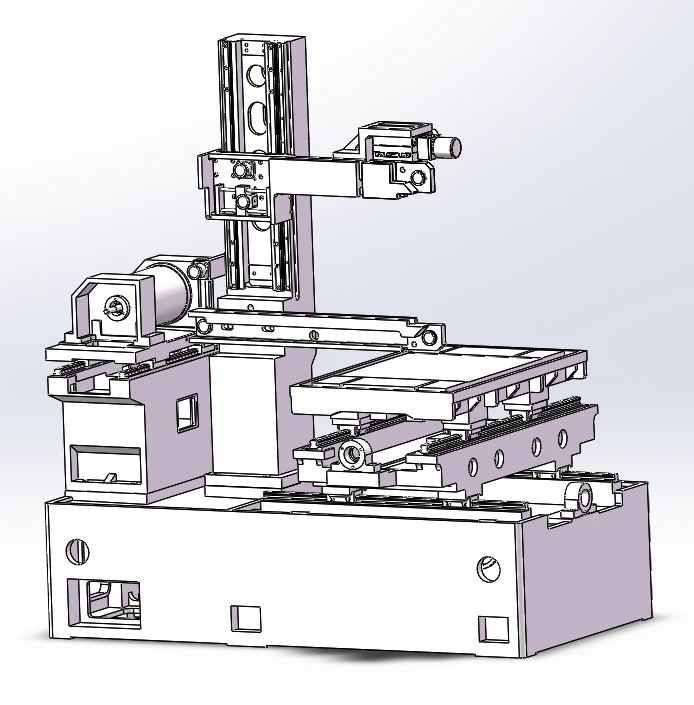

Didelio{0}}standžio mineralinio liejimo struktūra
Vietoj tradicinio ketaus naudojame pažangias mineralines liejimo medžiagas:
- Puikus vibracijos slopinimas
- Sumažėjusi šiluminė deformacija
- Patobulintas{0}}ilgalaikis tikslumo stabilumas
Ši konstrukcija yra didelio tikslumo EDM pjovimo pagrindas.
01
Išmani adaptyvi valdymo sistema
Sukurta bendradarbiaujant su CAXA{0}}CAM ir akademiniais ekspertais:
- Automatinis elektrinių parametrų reguliavimas
- Stabili iškrovimo valdymas smulkiam pjovimui
- Sumažėjo žmogaus klaidų, susijusių su preciziniu apdirbimu
02
Nuolatinis tikslumas visame storio diapazone
Mūsų mašinos išlaiko tikslumą apdorojant:
- Ploni preciziniai komponentai
- Vidutinės dalys
- Storos medžiagos nuo 40 mm iki 200 mm
Net ir storuose ruošiniuose matmenų tikslumas išlieka stabilus.
03
Lygaus paviršiaus apdailos galimybė
- Valdoma kibirkšties energija smulkiam pjovimui
- Sumažėjęs perliejamo sluoksnio ir paviršiaus defektų skaičius
- Tinka formoms ir{0}}aukštos klasės komponentams
04

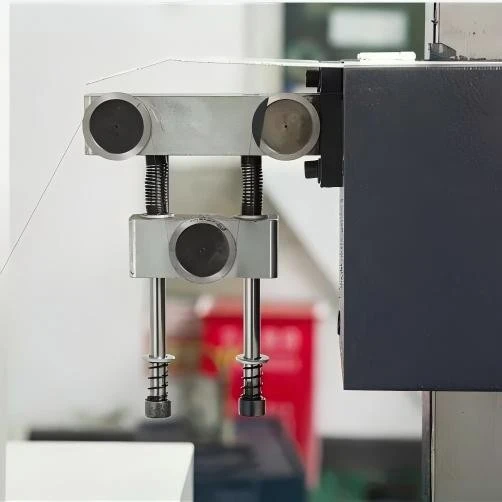

Sumažintas laido trūkimas preciziškam darbui
- Stabilios pjovimo sąlygos
- Optimizuotas vielos įtempimas ir tiekimo valdymas
- Patikimas veikimas atliekant ilgas tikslumo operacijas
05
Techniniai privalumai
|
Funkcija |
Privalumas |
|
Mineralinio liejimo korpusas |
Didelis tvirtumas ir vibracijos sugertis |
|
Prisitaikanti aukšto{0}}dažnio sistema |
Stabilus iškrovimas tikslumui |
|
Išmani valdymo integracija |
Sumažintas rankinis klaidų skaičius |
|
Platus storio pajėgumas |
Tikslumas 40-200 mm |
|
Stabilaus judesio sistema |
Didelis pakartojamumas |
Didelio tikslumo vielos EDM taikymas
Mūsų mašinos yra plačiai naudojamos pramonės šakose, kuriose reikalaujama griežtų leistinų nuokrypių ir smulkių detalių:
- Tiksli formų ir štampų gamyba
- Oro erdvės komponentai
- Medicinos prietaisų dalys
- Elektronika ir mikro{0}}komponentai
- Tikslios automobilių dalys
Kodėl tikslumui reikia daugiau nei greičio
Daugelis gamintojų daugiausia dėmesio skiria greičiui, tačiau tikram didelio tikslumo vielos EDM reikalauja:
- Kontroliuojama apdirbimo aplinka
- Stabili mašinos dinamika
- Patikimas elektros iškrovos elgesys
Mūsų mašinos sukurtos taip, kad prioritetas būtų tikslumas, išlaikant efektyvų veikimą, užtikrinant, kad jūsų dalys atitiktų griežtus kokybės standartus.
Kodėl verta rinktis Ouling CNC
1.Įsteigta2010, turintis didelę EDM gamybos patirtį
2. Žinomasstabilus ir patikimas mašinos veikimas
3. Nuolatinės naujovės su programine įranga ir akademiniais partneriais
4. Sutelkite dėmesį į realių{1}}apdirbimo iššūkių sprendimą
5. Stiprus pajėgumastikslumo + efektyvumo balansas
DUK
1 klausimas: kokį tikslumo lygį gali pasiekti jūsų vielos EDM?
Tikslumas priklauso nuo pritaikymo ir sąrankos, bet mūsų mašinos sukurtos didelio-tikslumo ir pakartojamam apdirbimui, tinkamam tiksliajai pramonei.
2 klausimas: ar storoms medžiagoms galima išlaikyti aukštą tikslumą?
Taip. Mūsų prisitaikanti sistema užtikrina pastovų tikslumą medžiagoms, kurių storis nuo 40 mm iki 200 mm.
3 klausimas: kaip užtikrinate apdirbimo stabilumą?
Derinant mineralinę liejimo struktūrą, pažangią valdymo sistemą ir optimizuotus išleidimo parametrus.
4 klausimas: ar mašina tinka sudėtingoms formoms?
Taip. Vielinis EDM idealiai tinka sudėtingoms geometrijoms pjauti, o mūsų sistema užtikrina tikslumą net sudėtingose konstrukcijose.
| Vieno pjovimo vielos pjovimo EDM | ||
| Mechaninė specifikacija | DK7745 | |
| Darbo stalo dydis | 570*810 mm | |
| X/Y ašies judėjimas | 450*550 mm | |
| U/V ašies judėjimas | 60*60 mm | |
| Z ašies judėjimas | 360 mm | |
| Maks.ruošinio storis | 400 mm | |
| Maks. ruošinio svoris | 450 kg | |
| Mašinos kūno svoris | 1500 kg | |
| Mašinos kėbulo grindų plotas | 1600*1240*1400 mm | |
| Techninis parametras | ||
| Maks. kūgio kampas / storis | ±6 laipsniai / ±15 laipsnių /±30 laipsnių /80mm | |
| Maks. apdirbimo greitis | 150 mm²/min | |
| Maks. vielos padavimo greitis | 1–11,4 m/sek (reguliuojamas dažnis) | |
| Padėties nustatymo tikslumas | ±0,03 mm | |
| Pakartotinis padėties nustatymo tikslumas | ±0,005 mm | |
| Optimalus apdirbimo tikslumas | ±0,006 mm | |
| Optimalus paviršiaus šiurkštumas | 2.5μm | |
| Molibdeno vielos skersmuo | 0,10–0,25 mm | |
| Maitinimas | 3 fazių/380V/50Hz | |
| Energijos suvartojimas | 3 kVA | |
| Standartinė konfigūracija | ||
| Ašies sujungimas | XYUV ašis vienu metu | |
| Kreipiamojo bėgio tipas | V-formos grūdintas bėgis | |
| XY ašies pavaros režimas | Žingsninis variklis | |

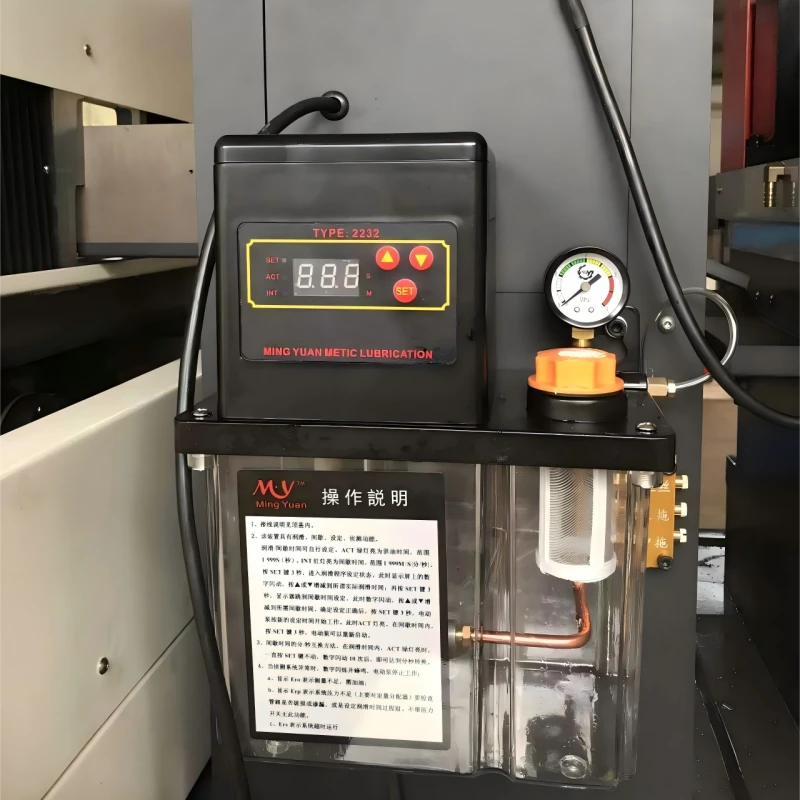

| Centrinė tepimo sistema | rankinis / automatinis | |
| Dielektrinio bako talpa | 40 L | |
| Valdiklis | Vertikali valdymo spinta | |
| Programinės įrangos platforma | Windows XP | |
| Valdymo sistema | Auto-cut/ Win-cut/X8/HL | |
| Kalbos ekranas | kinų/anglų/rusų | |
| Monitorius | 17" LCD | |
| Skaitmeninis skaitymo ekranas | XY ašies DRO (5 μm) | |
| CNC instrukcija | Standartinis ISO kodas | |
| Transmisijos tipas | USB/LAN | |
