Produktų aprašymas

Tikras didelės spartos vielos EDM sprendimas nėra vien tik pjovimo greičio didinimas -, tai reikalauja tikslaus iškrovimo valdymo, mašinos stabilumo ir išmaniosios sistemos koordinavimo derinio.

Taizhou Ouling CNC Equipment Co., Ltd., mūsų didelės spartos vielos EDM mašinos yra sukurtos taip, kad užtikrintų greitą pjovimo našumą ir pastovų stabilumą, padedant gamintojams pasiekti didesnį efektyvumą neprarandant tikslumo ar patikimumo.

Kaip veikia didelės spartos laidinis EDM

Didelės spartos vielos EDM mašinos veikimas priklauso nuo kelių svarbių veiksnių:

Iškrovos energijos valdymas
Impulsų dažnio stabilumas
Vielos judėjimo koordinavimas
Mašinos konstrukcijos tvirtumas

Mūsų mašinose šie elementai sujungiami į vieningą sistemą, užtikrinant nenutrūkstamą ir kontroliuojamą didelio greičio{0}}apdirbimą.

Pagrindinės technologijos, įgalinančios didelės spartos EDM

01.

Prisitaikanti aukšto{0}}dažnio iškrovimo technologija

Sukurta bendradarbiaujant su CAXA{0}}CAM ir techniniais ekspertais:

Automatiškai reguliuoja elektrinius parametrus realiu laiku
Išlaiko stabilias iškrovimo sąlygas
Pagerina įvairių medžiagų pjovimo efektyvumą

02.

Išmani greičio reguliavimo sistema

Nuolat stebi apdirbimo būseną
Dinamiškai optimizuoja pjovimo greitį
Apsaugo nuo nestabilumo, kurį sukelia staigūs parametrų pokyčiai

03.

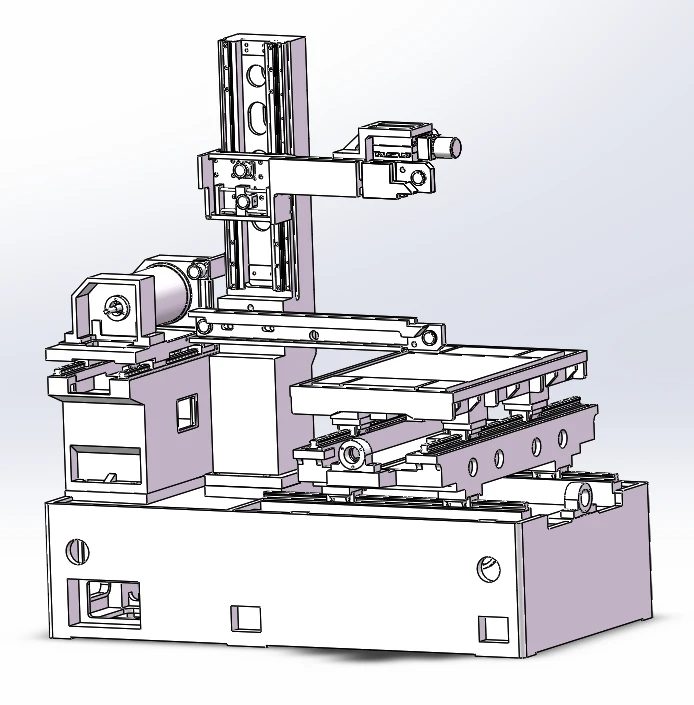

Mineralų liejimo konstrukcijų projektavimas

Puikus vibracijos slopinimo našumas
Didelis tvirtumas užtikrina tikslumą dideliu greičiu
Sumažėjusi šiluminė deformacija ilgų eksploatacijų metu

Tai suteikia tvirtą pagrindą stabiliam{0}}didelio greičio EDM pjovimui.

04.

Integruota CNC valdymo sistema

Patogi vartotojo-sąsaja efektyviam darbui
Sklandus integravimas su programavimo programine įranga
Sumažintas rankinis reguliavimas ir žmogiškosios klaidos

Našumo privalumai

Nuolatinis greitas{0}}pjovimas

Išlaiko stabilų veikimą net ir ilgų gamybos ciklų metu.

Platus storio pritaikymas

Efektyvus ruošinių apdirbimas nuo 40 mm iki 200 mm.

Sumažintas laido trūkimas

Optimizuotas iškrovimas ir laidų valdymas sumažina netikėtas prastovos laiką.

Pagerinta paviršiaus kokybė

Subalansuotas greičio ir energijos valdymas užtikrina patikimą paviršiaus apdailą.

Pramoniniai pritaikymai

Mūsų didelės spartos vielos EDM mašinos tinka:

Tiksli formų gamyba
Orlaivių ir automobilių komponentai
Sudėtingos mechaninės dalys
Įrankių ir aparatūros gamyba

Techniniai akcentai

Funkcija	Aprašymas
Technologijos	Prisitaikantis aukšto{0}}dažnio EDM
Valdymo sistema	CAXA integruota CNC sistema
Struktūra	Mineralinio liejimo mašinos korpusas
Pjovimo diapazonas	40-200 mm
Operacija	Protinga ir supaprastinta

Sukurtas stabilumui dideliu greičiu

Daugeliu atvejų didėjantis greitis sukelia

Nestabilios apdirbimo sąlygos
Dažnas laidų nutrūkimas
Sumažintas tikslumas

Mūsų požiūris sutelktas įvaldomas didelės spartos{0}}našumas, užtikrinant

Stabilus iškrovos elgesys
Nuoseklus apdirbimo rezultatai
Patikimas veikimas realioje gamybos aplinkoje

DUK

Q1: Kas apibrėžia didelį greitį vielos EDM?

Tai reiškia didesnį pjovimo efektyvumą išlaikant stabilią iškrovimo ir apdirbimo kokybę.

2 klausimas: ar didelės spartos{1}}EDM gali išlaikyti tikslumą?

Taip. Naudojant tinkamas valdymo sistemas ir mašinos stabilumą, galima pasiekti greitį ir tikslumą.

3 klausimas: kaip jūsų mašina užtikrina stabilumą dideliu greičiu?

Pritaikomas aukšto{0}}dažnio valdymas, mineralų liejimo struktūra ir išmanus sistemos koordinavimas.

4 klausimas: ar jis tinka nuolatiniam pramoniniam naudojimui?

Taip. Mūsų mašinos sukurtos ilgalaikiam-stabiliam darbui gamyklos aplinkoje.

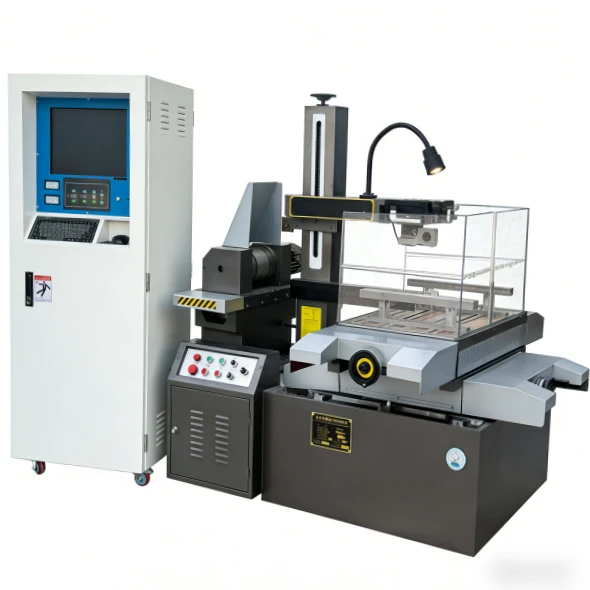

Vieno pjovimo vielos pjovimo EDM
Mechaninė specifikacija	DK7735
Darbo stalo dydis	470*710mm
X/Y ašies judėjimas	350*450mm
U/V ašies judėjimas	60*60mm
Z ašies judėjimas	360 mm
Maks.ruošinio storis	400 mm
Maks. ruošinio svoris	300 kg
Mašinos kūno svoris	1100 kg
Mašinos kėbulo grindų plotas	1250 * 1170 * 1400 mm
Techninis parametras
Maks. kūgio kampas / storis	±6 laipsniai / ±15 laipsnių /±30 laipsnių /80mm
Maks. apdirbimo greitis	150mm²/min
Maks. vielos padavimo greitis	1–11,4 m/sek (reguliuojamas dažnis)
Padėties nustatymo tikslumas	±0,03 mm
Pakartotinis padėties nustatymo tikslumas	±0,005 mm
Optimalus apdirbimo tikslumas	±0,006 mm
Optimalus paviršiaus šiurkštumas	2.5μm
Molibdeno vielos skersmuo	0,10–0,25 mm
Maitinimas	3 fazių/380V/50Hz
Energijos suvartojimas	3kVA
Standartinė konfigūracija
Ašies sujungimas	XYUV ašis vienu metu
Kreipiamojo bėgio tipas	V-formos grūdintas bėgis
XY ašies pavaros režimas	Žingsninis variklis

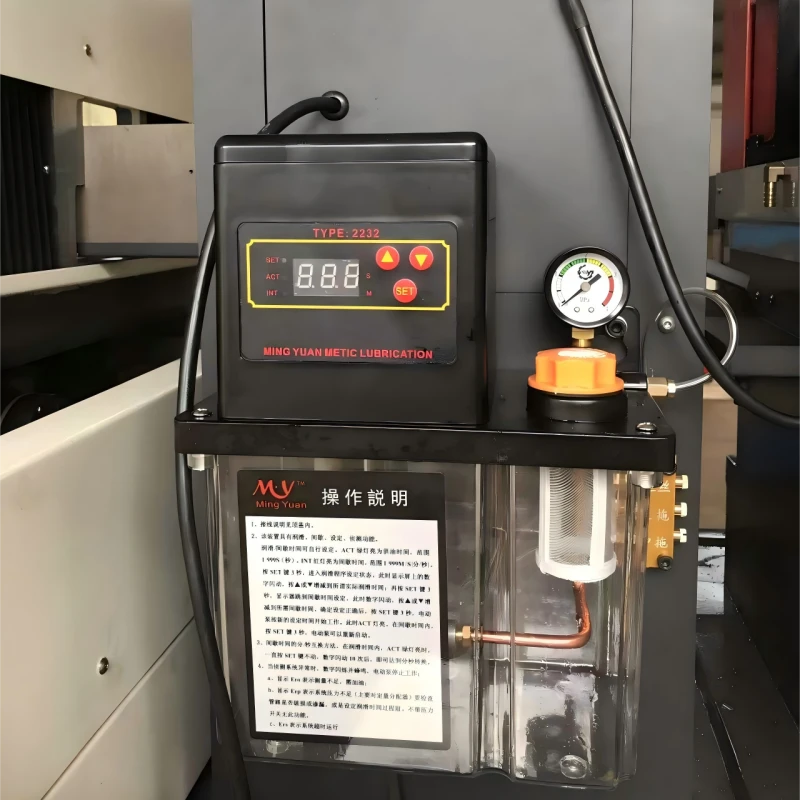

Centrinė tepimo sistema	rankinis / automatinis
Dielektrinio bako talpa	40 L
Valdiklis	Vertikali valdymo spinta
Programinės įrangos platforma	Windows XP
Valdymo sistema	Auto-cut/ Win-cut/X8/HL
Kalbos ekranas	kinų/anglų/rusų
Monitorius	17" LCD
Skaitmeninis skaitymo ekranas	XY ašies DRO (5 μm)
CNC instrukcija	Standartinis ISO kodas
Transmisijos tipas	USB/LAN
