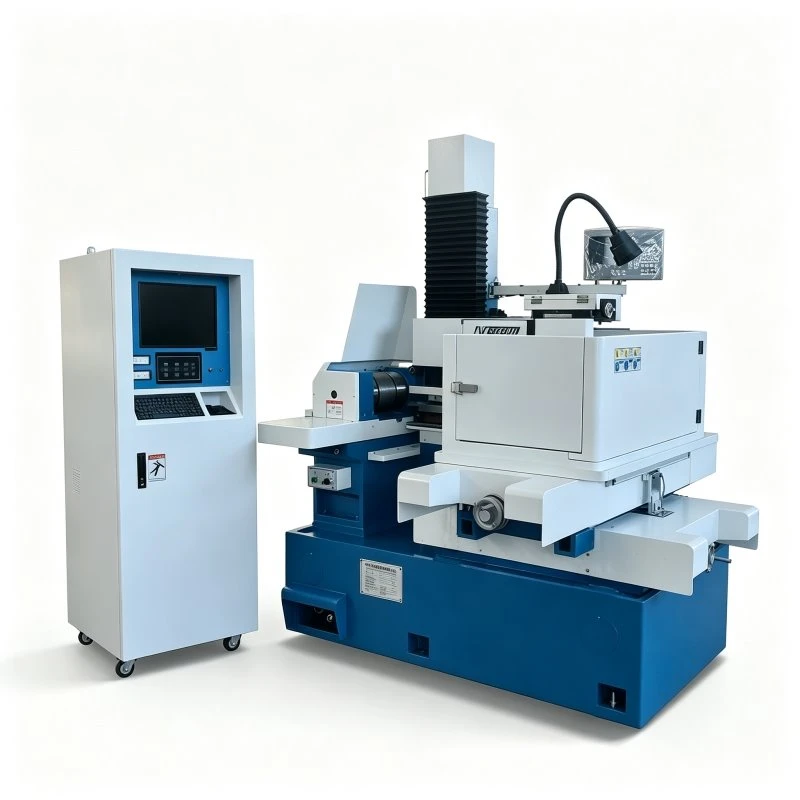

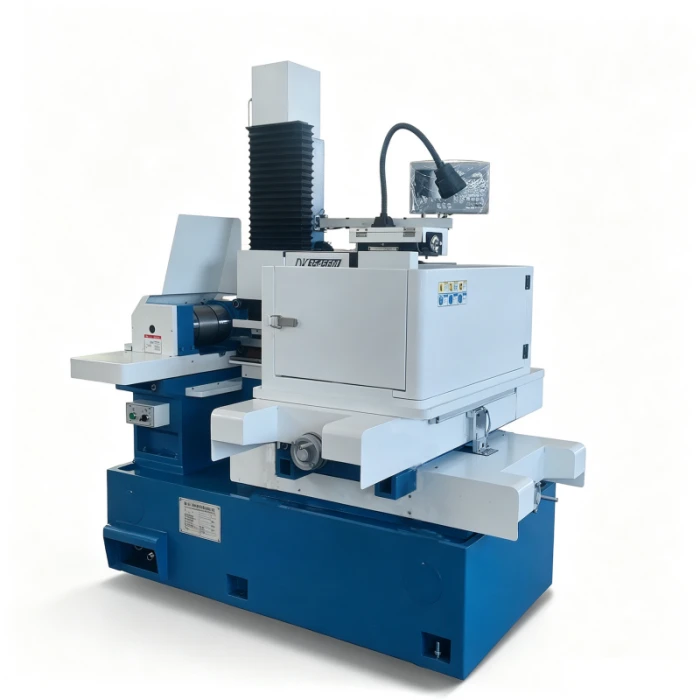

OL4565FS Vieno pjovimo vielos pjovimo EDM

OL4565FS Single Cutting Wire Cut EDM yra sukurtas vidutinio-dydžio laidžiams ruošiniams, kuriems reikalingas geresnis pjovimo tikslumas ir stabilus apdirbimas. Jame yra 580 × 860 mm darbo stalas, 450 × 650 mm X/Y eiga, 60 × 60 mm U/V eiga ir palaiko ruošinius aukštyn...

Siųsti užklausą

TheOL4565FS Vieno pjovimo vielos pjovimo EDMsukurtas vidutinio{0}}dydžio laidžių ruošinių, kuriems reikalingas geresnis pjovimo tikslumas ir stabilus apdirbimas. Jame yra a580 × 860 mm darbo stalas, 450 × 650 mm X/Y eiga, 60 × 60 mm U/V eiga, ir palaiko ruošinius iki500 mm storioir500 kgpagal svorį. Su±0,02 mm padėties nustatymo tikslumas, ±0,004 mm pakartotinio padėties nustatymo tikslumas, ir optimalų paviršiaus šiurkštumą2.0 μmOL4565FS tinka tikslioms formoms, įrankiams ir bendroms vielos EDM pjovimo programoms.

Mechaninė specifikacija	OL4565FS
Darbo stalo dydis	580*860mm
X/Y ašies judėjimas	450*650mm
U/V ašies judėjimas	60*60mm
Z ašies judėjimas	460 mm
Maks.ruošinio storis	500 mm
Maks. ruošinio svoris	500 kg
Mašinos kūno svoris	1500 kg
Mašinos kėbulo grindų plotas	1720×1260×1700 mm
Techninis parametras
Maks. kūgio kampas / storis	±6 laipsniai / ±15 laipsnių /±30 laipsnių /80mm
Maks. apdirbimo greitis	150 mm²/min
Maks. vielos padavimo greitis	1–11,4 m/sek (reguliuojamas dažnis)
Padėties nustatymo tikslumas	±0,02 mm
Pakartotinis padėties nustatymo tikslumas	±0,004 mm
Optimalus apdirbimo tikslumas	±0,006 mm
Optimalus paviršiaus šiurkštumas	2.0μm
Molibdeno vielos skersmuo	0,10–0,25 mm
Maitinimas	3 fazių/380V/50Hz
Energijos suvartojimas	3kVA
Standartinė konfigūracija
Ašies sujungimas	XYUV ašis vienu metu

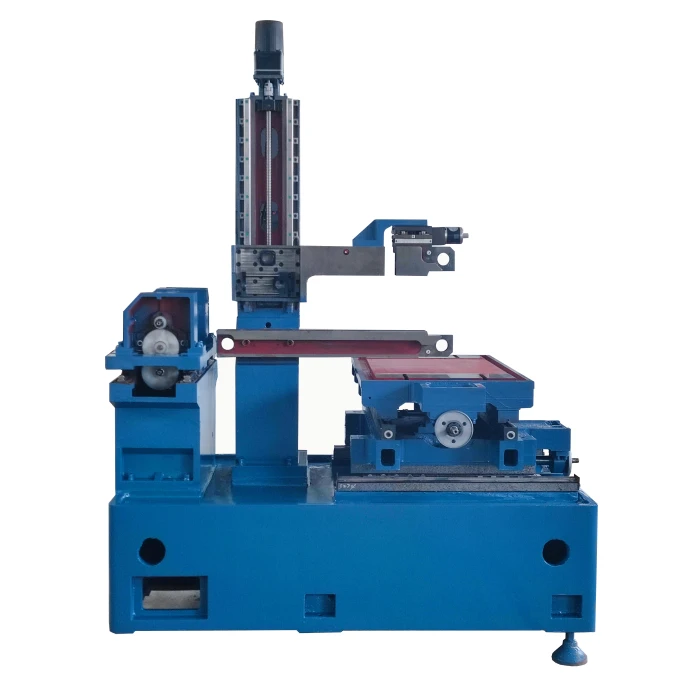

Kreipiamojo bėgio tipas	V-formos grūdintas bėgis
XY ašies pavaros režimas	Žingsninis variklis
Centrinė tepimo sistema	rankinis / automatinis
Dielektrinio bako talpa	40 L
Valdiklis	Vertikali valdymo spinta
Programinės įrangos platforma	Windows XP
Valdymo sistema	Auto-cut/ Win-cut/X8/HL
Kalbos ekranas	kinų/anglų/rusų
Monitorius	17" LCD
Skaitmeninis skaitymo ekranas	XY ašies DRO (5 μm)
CNC instrukcija	Standartinis ISO kodas
Transmisijos tipas	USB/LAN
